Бортовая информационная система карьерного экскаватора

Общие сведения

Бортовая информационная система карьерного экскаватора предназначена для сбора, обработки и хранения информации о технологическом процессе, автоматизации контроля за работой оборудования, вычисления, визуализации, документирования и передачи диспетчеру учитываемых показателей работы экскаватора.

Система обеспечивает:

• измерение массы породы в ковше и учёт количества циклов;

• контроль загрузки транспортного средства;

• определение времени работы и простоя экскаватора;

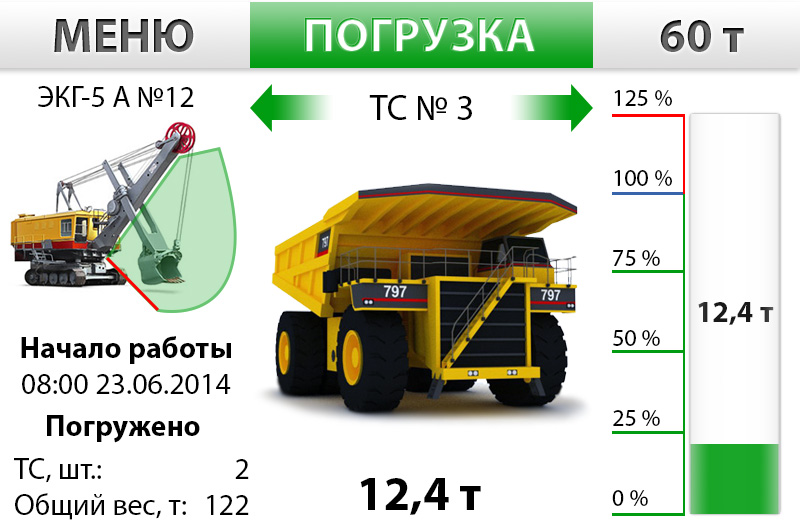

• визуализацию и хранение собранных данных;

• передачу накопленных данных диспетчеру.

Реализуемые функции позволяют использовать систему в качестве инструментального средства контроля качества наладки электроприводов и позволяют повысить эффективность эксплуатации карьерного экскаватора путем реализации принципа обратной связи между машинистом и технологическим процессом.

Отличительные особенности и преимущества

Бортовые информационные системы карьерных экскаваторов производства ООО «Силовые приводы и автоматика» создаются на базе программируемых логических контроллеров российского производства, благодаря чему способны работать в широком температурном диапазоне - от минус 40 до плюс 50 °С, - в условиях запылённости и высокого уровня вибрации.

Оригинальный подход к построению распределенной системы ввода/вывода позволяет системе управления одновременно работать в разных гальванических зонах.

Наличие надежных и открытых цифровых интерфейсов реального времени позволяет строить системы разной сложности с высоким уровнем быстродействия.

Технические характеристики

Бортовая информационная система карьерного экскаватора предоставляет:

• общую технологическую информацию:

  • дату, текущее время;

  • номер смены;

  • вместимость транспортного средства;

• значения показателей за период рабочего цикла:

  • длительность цикла экскавации;

  • массу экскавированного грунта;

  • текущую загрузку транспортного средства;

• значения показателей за смену и месяц:

  • количество циклов экскавации;

  • общую масса экскавированного грунта;

  • длительность полезной и вспомогательной работы, передвижения и простоя.

Применение современной аппаратной базы и математических алгоритмов обеспечивает высокую точность измерения технологических показателей (см. табл. 1).

В системе может быть установлен режим исключения из результата взвешивания массы грунта, налипшего в ковше.

Условия применения

Благодаря применению программируемых логических контроллеров российского производства система бортовые информационные системы карьерных экскаваторов производства ООО «Силовые приводы и автоматика» способна выполнять свои функции по назначению в условиях тяжёлых внешних воздействий, характерных для эксплуатации оборудования карьерных экскаваторов (см. табл. 2).

Интеллектуальная собственность

Для измерения грунта в ковше экскаватора используются значения длины каната механизма подъема и вылета рукояти, а также вычисленное значение статического тока электропривода подъёма. Способ измерения статического тока электропривода защищен патентом РФ.
